一、ZAZN電動雙座調節閥概述 ZAZ(P、N、M)型電動調節閥由電動執行機構與各種的閥體(單座、雙座、套筒)組配而成，而具備了各種閥的特點。電動調節閥以單相交流220V電源為動力，接受統一的標準電信號0-10mADC或4-20mADC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
二、ZAZN電動雙座調節閥工作原理： ZAZP電動直通單座調節閥，電動三通分流調節閥，電動三通調節閥，ZAZ系列電動調節閥，ZXM氣動套筒調節閥，ZXN氣動雙座調節閥，ZXX[Q]氣動三通調節閥，調節閥在現代化工廠的自動控制中，調節閥起著十分重要的作用，這些工廠的生產取決于流動著的液體和氣體的正確分配和控制。這些控制無論是能量的交換、壓力的降低或者是簡單的容器加料，都需要＊某些終控制元件去完成。終控制元件可以認為是自動控制的“體力”。在調節器的低能量級和執行流動流體控制所需的高能級功能之間，終控制元件完成了必要的功率放大作用。

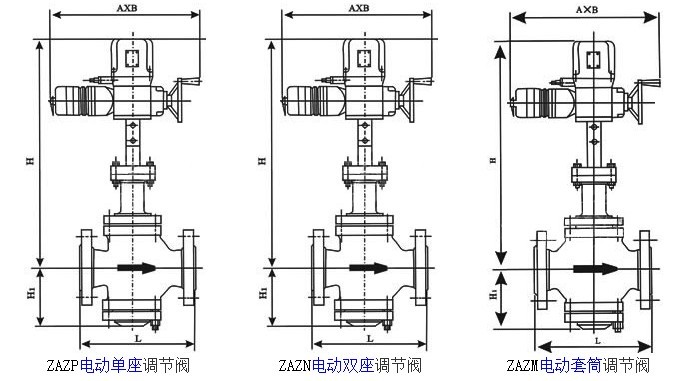

調節閥在管道中起可變阻力的作用。它改變工藝流體的紊流度或者在層流情況下提供一個壓力降，壓力降是由改變閥門阻力或“摩擦”所引起的。這一壓力降低過程通常稱為“節流”。對于氣體，它接近于等溫絕熱狀態，偏差取決于氣體的非理想程度（焦耳一湯姆遜效應）。在液體的情況下，壓力則為紊流或粘滯摩擦所消耗，這兩種情況都把壓力轉化為熱能，導致溫度略為升高。 三、電動雙座調節閥 主要零件材料及結構圖 | 1 | 閥體 | WCB | CF8 | CF8M | CF3M |
|---|
| 2 | 閥座 | 304 | 304 | 316 | 316L |
|---|
| 3 | 閥芯 | 304 | 304 | 316 | 316L |
|---|
| 4 | 導向套 | WCB | CF8 | CF8M | CF3M |
|---|
| 5 | 閥蓋 | WCB | CF8 | CF8M | CF3M |
|---|
| 6 | 填料 | PTFE/柔性石墨 |
|---|
| 7 | 彈簧 | 65Mn | 304 | 316 | 316L |
|---|
| 8 | 螺母 | 304 | 304 | 316 | 316L |
|---|
| 9 | 閥桿 | 304 | 304 | 316 | 316L |
|---|
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。 四、電動雙座調節閥 主要技術參數| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|
額定流量系數
(KV) | 直線 | 7.6 | 12.1 | 19.4 | 30.3 | 48.3 | 75.9 | 121 | 194 | 等百
分比 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69.3 | 110 | 176 | | 額定行程L（mm） | 16 | 25 | 40 | | 公稱壓力PN（MPa） | 1.6/ 2.5/ 4.0/ 6.4 | | 執行機構型號 | PSL | 201/202 | 204 | 208 | | 3810L | 3810LSA-08 | 3810LSA-20 | 3810LSB-30 | | 固有流量特性 | 直線、等百分比 | | 固有可調比 | 50：1 | | 工作溫度t（℃） | 普通：鑄鋼-40-250；鑄不銹鋼-60-250; 散熱：鑄鋼-40-450；鑄不銹鋼-60-450 | | 輸入信號 | 0-10mADC、4-20mADC、220VAC（開關信號） | | 電源電壓 | 220VAC/ 50Hz |
五、電動雙座調節閥 電動執行機構1、電動執行機構主要性能指標參數 | 型號 | 額定輸出力N | 速度mm/s | 技術參數 |
|---|
| PSL | 381L | PSL | 381L | PSL | 381L | PSL | 381L |
|---|
| 201 | 381LSA-08
381LXA-08 | 1000 | 800
800 | 0.25 | 4.2
4.2 | 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
| 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄 | | 202 | 381LSA-20
381LXA-20 | 2000 | 2000
2000 | 0.50 | 2.1
2.1 | | 204 | 381LSB-30
381LXB-30 | 4500 | 3000
3000 | 0.50 | 3.5
3.5 | | 208 | 381LSB-50
381LXB-50 | 8000 | 5000
5000 | 1.00 | 1.7
1.7 | | 312 | 381LSC-65 | 12000 | 6500 | 0.60 | 2.8 | | 325 | 381LSC-99 | 25000 | 10000 | 1.0 | 2.0 |
2、主要性能指標 | 項目 | 指標值 |
|---|
| 基本誤差％ | 配3810L±2.5； 帶定位器 ±1.0 | | 回差％ | 配381L ±2.0； 配PSL±1.0 | | 死區％ | 1.0 | | 始終點偏差％ | 電開 | 始點 | ±2.5 | | 終點 | ±2.5 | | 電關 | 始點 | ±2.5 | | 終點 | ±2.5 | | 可調范圍 | 50：1 | | 額定行程偏差％ | 2.5 | | 泄量量L/H | 符合JB/T7387-94 IV級 小于閥的額定容量×10-4 |
3、允許壓差 | 公稱通徑 | 20 | 25 | 40 | 50 | 65 | 80 | 100 |
|---|
| 閥座直徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | | 執行機構 | 允許壓差△P（MPa） | | 配PSL | PSL202 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 |
|
|
| | PSL204 |
|
|
|
|
| 4.31 | 2.76 | 1.76 | 1.04 | 0.69 | 0.44 | | PSL208 |
|
|
|
|
|
|
|
| 1.86 | 1.23 | 0.78 | | PSL320 |
|
|
|
|
|
|
|
|
|
|
| | 配381L | 381LSA-20 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 |
|
|
| | 381LSB-50 |
|
|
|
|
| 4.79 | 3.06 | 1.96 | 1.16 | 0.76 | 0.49 | | 381LSC-65 |
|
|
|
|
|
|
|
| 1.51 | 0.99 | 0.64 | | 381LSC-99 |
|
|
|
|
|
|
|
|
|
|
|
六、ZAZN電動雙座調節閥安裝： 1 安裝人員首先應認識到壓力閥是一種精密的儀表設備，不準碰撞、跌摔、以免損壞，影響產品性能。
2 在初次開工前和停工檢修后應先沖洗配管系統，然后安裝壓力閥，并應保證管道內力不超過壓力閥的極限值。
3 主意務必按壓力閥所示的介質流動方向(閥體上的箭頭)安裝壓力閥。
4 壓力閥應該垂直倒立安裝在管道上。執行器在下，控制閥在上，如圖5所示，這樣可以保證介質的溫度不會傳送到執行器上。當介質溫度低于80℃時，壓力閥可以正立安裝。當介質溫度高于80℃時，壓力閥必須垂直倒立安裝，即執行器向下安裝。在閥自重較大或有震動的場合應加支架。
5 在壓力閥前后安裝壓力表，以便設定調整時察看。
