一個簡單的控制系統

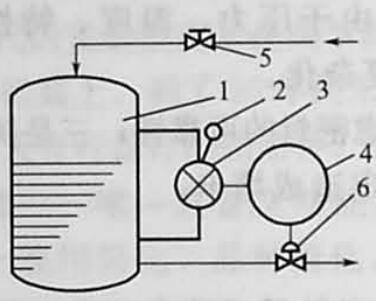

       若用一套自動化儀表控制裝置來實現液位控制過程，則叫自動控制，由圖可知，儲槽液位經測量由變送器3以特定的信號輸送給調節器4，調節器將變送器送來的信號(氣壓、電流等)與工藝上需要的液位高度給定信號進行比較，按設計好的運算規律得出結果，并以特定的信號(氣壓或電流)輸送給調節閥6，調節閥根據調節器的信號開始動作，自動改變閥門的開度。這樣，自動控制就代替了人工控制。這一套自動化裝置和被控制的液體儲槽就構成了自動控制系統。

       在自動控制系統中，生產工藝介質及設備(如液體儲槽)就叫被控對象(簡稱對象)。被控對象的輸出量即為系統的被調參數(如液位)。在主控系統中，用來設定被調參數的預期值的輸人量叫設定值(又稱參比量)。在研究自動控制系統時，為了表示各個組成環節之間的相互影響和信號聯系，一般用方塊圖來表示系統的組成。如圖所示，每個方塊表示組成系統的一個環節，兩個環節之間用一條帶有箭頭的線條表示其相互關系，箭頭指向環節表示對這個環節輸人，箭頭離開環節表示從這個環節輸出。
