暖通空調管道閥門選型原則

一、閥門選型原則

①、冷凍水機組、冷卻水進出口設計蝶閥;

②、水泵前蝶閥、過濾器，水泵后止回閥、蝶閥;

③、集、分水器之間壓差旁通閥;

④、集、分水器進、回水管蝶閥;

⑤、水平干管蝶閥;

⑥、空氣處理機組閘閥、過濾器、電動二通或三通閥;

⑦、風機盤管閘閥(或加電動=通閥);

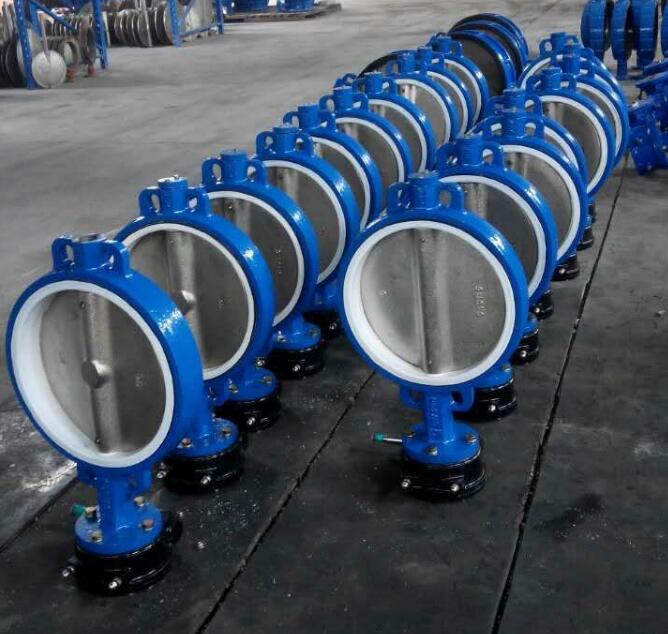

一般采用蝶閥時， 暖通建議:口徑小于150mm時采用

手柄式蝶閥(D71X、D41X); 口徑大于150mm時采用蝸輪傳動式

蝶閥(D371X、D341X)。

二、選用閥門的注意事項

①、減壓閥，平衡閥等必須加旁通;

②、全開全閉最好用球閥、閘閥;

③、盡量少用截止閥;

④、閥門的阻力計算應當引起注意;

⑤、電動閥-定要選好的。

三、給水管道上使用的閥門，應根據使用要求按下列原則選型

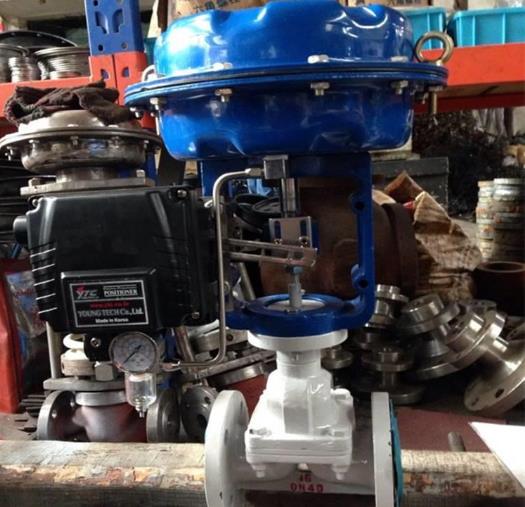

①、需調節流量、水壓時，宜采用調節閥、截止閥;

②、要求水流阻力小的部位(如水泵吸水管上)，宜采用閘板閥;

③、安裝空間小的場所，宜采用蝶閥、球閥;

④、水流需雙向流動的管段上，不得使用截止閥;

⑤、口徑較大的水泵，出水管上，暖通設計杜老師提醒采用多功能閥止回閥設置要求。

四、止回閥設置要求

①、引入管上;

②、密閉的水加熱器或用水設備的進水管上;

③、水泵出水管上;

④、進出水管合用一條管道的水箱、水塔、高地水池的出水管段上。

注:裝有管道倒流防止器的管段,不需再裝止回閥。

五、止回閥的閥型選擇

應根據止回閥的安裝部位、閥前水壓、關閉后的密閉性能要求和關閉時引發的水錘大小等因素確定，應符合下列要求:

①、閥前水壓小的部位，宜選用旋啟式、球式和梭式止回閥。

②、關閉后密閉性能要求嚴密的部位，宜選用有關閉彈簧的止回

閥。

③、要求削弱關閉水錘的部位,宜選用速閉消聲止回閥或有阻尼

裝置的緩閉止回閥。

④、止回閥的閥掰或閥芯，應能在重力或彈簧力作用下自行關

閉。

六、給水管道的下列部位應設置排氣裝置

①、間歇性使用的給水管網，其管網末端和最高點應設置自動排氣閥。

②、給水管網有明顯起伏積聚空氣的管段，已在該段的峰點設自動排氣閥或手動閥門門排氣。

③、氣壓給水裝置，當采用自動補氣式氣壓水罐時，其配水管網的最高點應設自動排氣閥。
