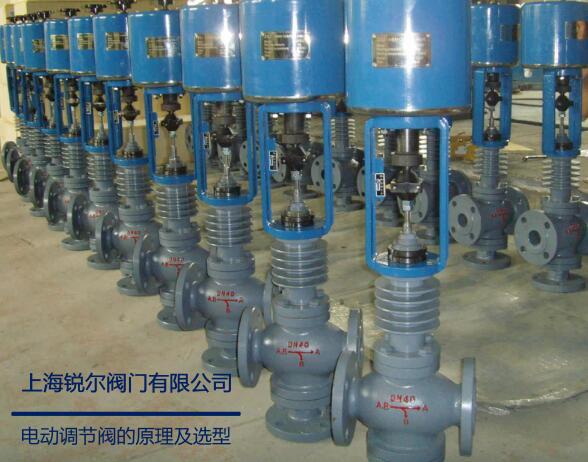

電動調節閥的原理及選型

電動調節閥選型

1，對于要求流量和開啟高度成正比例關系的嚴格場合，應選用專用調節閥。球閥和蝶閥─般粗調時可以選用。

2，閥門的密封性能是評價閥門質量的主要指標之一。閥門的密封性能主要包括兩個方面:內漏和外漏。內漏是指閥座與關閉件之間介質的密封程度。泄漏是指由于鑄造缺陷引起的閥桿填料部分泄漏、中孔墊片部分泄漏和閥體泄漏。不允許泄漏。

3，調節閥理想流量特性有快開、拋物線、線性、等百分比四種，需根據實際工作流量特性選擇具有合適流量特性的調節閥。

4，應根據所需閥門的流量確定控制閥公稱直徑的選擇。調節閥的公稱通徑不宜過大或過小。如果閥門過大，會增加工程造價，閥門處于低百分比范圍內，調節精度降低，控制性能較差。如果閥門過小，系統阻力會增大，即使閥門100%開啟，系統仍不能滿足設定的容量要求。

電動調節閥原理

       電動調節閥根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節。以最常用的4-20mA電流信號來說，在控制系統給電動調節閥的信號為4AmA的時候，調節閥處于全閉狀態，而給其20mA信號的時候，調節閥處于全閉狀態。4-20mA中間不同的信號數值對應不同的調節閥開度，即控制系統在給其12mA信號的時候調節閥的開度為50%。根據自己的工況介質選擇適用的流量系數，就可以算出調節閥每個開度所對應的流量、壓力。從而達到調節閥對工況介質的調節要求
