ZXG系列氣動薄膜籠式單座調節閥是一種壓力平衡型調節閥，采用籠式套筒導向、單座密封結構，配用多彈簧執行機構，流道呈流線型，選用進口MA43系列平衡密封環。整體具有工作平穩、允許壓差大、流量特性精確、噪音低等特點。特別適用于允許泄漏小、閥前后壓差較大的工作場合。

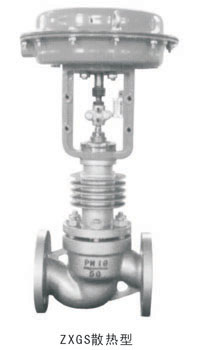

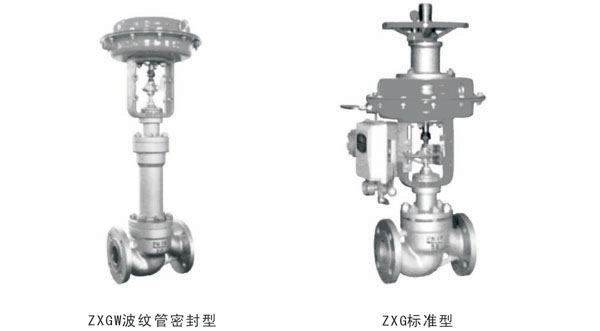

ZXG系列氣動調節閥有標準型、散熱型、低溫型、調節切斷型、波紋管密封型等多種型式結構。產品公稱壓力等級有PN16、40、64、100；閥體口徑范圍由DN20至DN250；適用流體溫度也是由-150至+250℃范圍內多種溫度檔次；泄漏量標準有Ⅳ級、Ⅴ級、Ⅵ級；流量特性有直線、等百分比。多種品種規格可供選擇。 |  |
□規格數據 ·當溫度超出-150～+250℃范圍時請選用ZXM系列套筒調節閥。
□主要零件常用材料
閥體、閥蓋：ZG230～450 ZG1Cr18Ni9
閥芯、閥座：1Cr18Ni9
1Cr18Ni9+PTFE
1Cr18Ni9+司鈦萊合金堆焊
平衡密封環：1.4310+D31
填料：PTFE、柔性石墨
波紋管：0Cr18Ni9
墊片：石墨纏繞墊片(V6590)、F4
膜蓋：A3
波紋膜片：夾增強尼龍織物丁腈橡膠
彈簧：60Si2Mn
閥桿、推桿：1Cr18Ni9、2Cr13
注：特殊要求可供其它材料。
本系列調節閥采用模塊化設計，采用不同組合、配用各種附件。 | □平衡原理  |
□作用方式 氣關式(F0)
當氣源故障時，執行機構彈簧將閥打開。 氣開式(FC)
當氣源故障時，執行機構彈簧將閥關閉。
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|
額定流量
系數KV | 直線 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | | 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 執行機構
型號 | 正作用 | ZHA-22 | ZHA-23 | ZHA-34 | | 反作用 | ZHB-22 | ZHB-23 | ZHB-34 | | 額定行程L（mm） | 16 | 25 | 40 | | 膜片有效面積Ae（cm2） | 280 | 400 | 600 | | 公稱壓力PN（MPa） | 1.6 2.5 4.0 6.4 10.0 | | 固有流量特性 | 直線 等百分比 | | 固有可調比R | 50：1 | | 信號范圍Pr（KPa） | 20-60、20-100、40-200、60-100、80-240 | | 氣源壓力Ps（MPa） | 0.14、0.25、0.28、0.40 |
氣動薄膜籠式調節閥 主要性能指標| 序號 | 項 目 | 標準型調節閥 | 散熱、低溫型調節閥 |
|---|
| 不帶定位器 | 帶定位器 | 不帶定位器 | 帶定位器 |
|---|
| 1 | 基本誤差＜（%） | ±5 | ±1 | ±15 | ±4 | | 2 | 回差＜（%） | 3 | 1 | 10 | 3 | | 3 | 死區＜（%） | 3 | 0.4 | 8 | 1 | | 4 | 始終點偏差
＜（%） | 氣開 | 始點 | ±2.5 | ±1 | ±6 | ±2.5 | | 終點 | ±5 | ±15 | | 氣關 | 始點 | ±5 | ±15 | | 終點 | ±2.5 | ±6 | | 5 |
| ±2.5 | +2.5 | +6 | +2.5 |

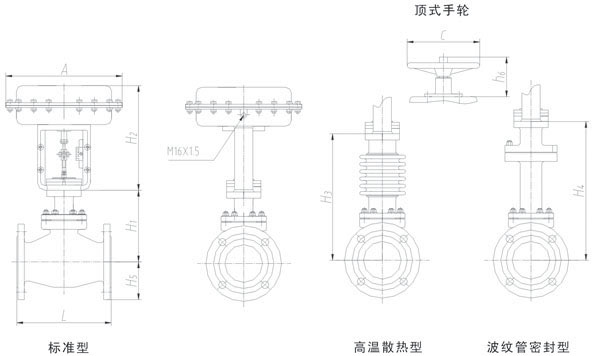

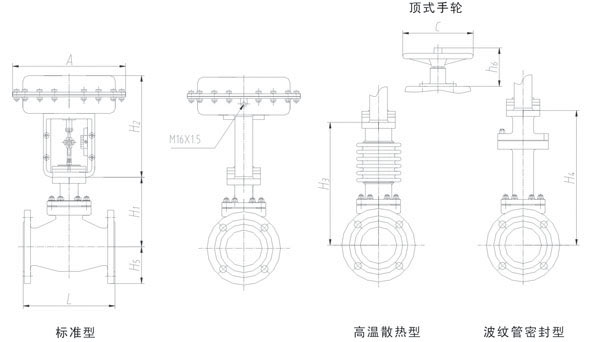

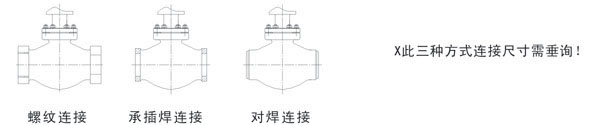

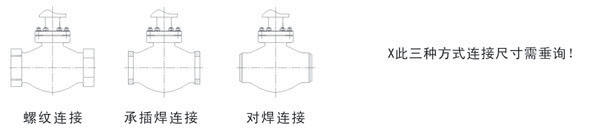

氣動薄膜籠式調節閥 外形尺寸
| 公稱通徑（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|
結構長度
（L） | PN16/25 | 184 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | | PN40 | 184 | 184 | 200 | 222 | 254 | 276 | 317 | 368 | | PN64、100 | 206 | 210 | 251 | 251 | 286 | 311 | 337 | 394 | | H1 | 128 | 128 | 152 | 152 | 160 | 205 | 205 | 208 | | H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | | H3 | 208 | 208 | 224 | 228 | 228 | 334 | 334 | 342 | | H4 | 338 | 338 | 402 | 402 | 405 | 627 | 628 | 635 | | H5 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | | H6 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | | A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | | C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | | L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | | 壓力等級 | GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K | | 執行機構 | ZHB-22 | ZHB-23 | ZHB-34 |
注：表中重量為不帶附件標準型數據。
注：表中重量為不帶附件標準型數據。

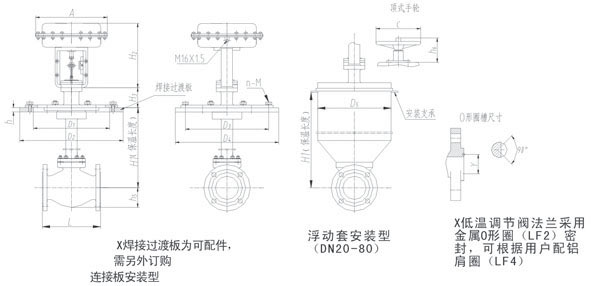

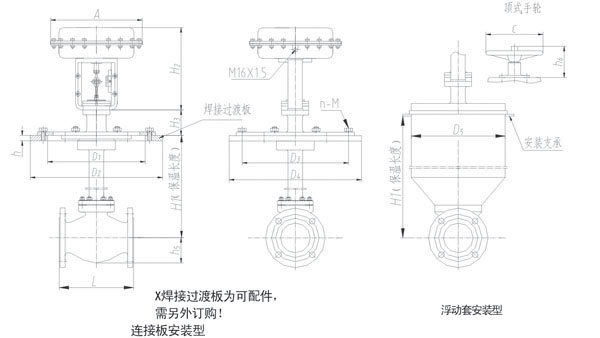

注：保溫長度以700mm為例，表中質量為PN16數據
