不銹鋼法蘭球閥產品概述： Q41F不銹鋼球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。不銹鋼球閥是采用新型密封材料為閥座，經同類產品聚四氟乙烯做密封的球閥，使用壽命提高了3-5倍。通常認為不銹鋼球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。銳爾閥門不銹鋼球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫,甲烷和乙稀等。不銹鋼法蘭球閥閥體可以是整體的，也可以是組合式的。 Q41F不銹鋼球閥先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。不銹鋼閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。 不銹鋼法蘭球閥產品特點： （1）球閥是所有閥類中流阻最小的一種，開關迅速方便，只要球體轉動90°就完成了全開或全關動作，實現快速啟閉。 （2）雙向密封，密封性能好。閥座一般采用聚四氟乙烯材料。由于浮動球閥的球體是浮動的，在介質壓力作用下，球體能向出口端方向產生一定的位移并緊壓在出口端的密封面上，而且密封力隨著介質壓力的增加而增大。 （3）閥桿采用防吹出結構設計，即使出現閥腔異常升壓以及填料壓塊失效情況下也能保證閥桿不會被介質吹出，而且閥桿采用下裝設計，閥桿的倒密封也隨著介質壓力的增加而增大。 （4）閥桿填料采用V型密封結構，V型填料能夠?qū)⑻盍蠅荷w的壓緊力及介質力有效的轉化為閥桿的密封力。將傳統的填料壓蓋改為填料壓板與填料壓套的兩體式結構設計，填料壓套與填料壓板采用球形接觸，確保填料壓蓋始終垂直，并在填料壓套內部設置了聚四氟乙烯襯套，避免了閥桿與填料壓套的擦傷與磨損，減小了閥門的操作力矩。 （5）可以根據客戶要求設置防靜電結構，通過閥桿使球體和閥體之間形成靜電通道，從而可將球體與閥座開關過程中產生的靜電通過閥體引到大地，防止靜電火花可能引起的火災或爆炸危險。 （6）因球閥開關只作90°轉動，因此容易實現自動化控制和遠距離控制，可配置氣動、電動等裝置。 球閥結構原理： （1）球閥不受安裝方向的限制，介質的流向可以任意。流體阻力小，全通徑的球閥基本沒有流阻。 （2）球閥結構簡單，相對體積小，重量輕，安裝方便，便于維修。 （3）緊密可靠，它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性能好，能實現完全密封，在真空系統中也廣泛使用。 （4）球閥適用于經常操作，啟閉迅速，輕便，操作簡單，從全開到全關只要旋轉90度，便于遠距離的控制。 （5）維修防便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較防便。 （6）球閥密封性能好，在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。 （7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可以應用。 （8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固定顆粒的介質中。 （9）球閥流體阻力小，無振動，噪聲小。

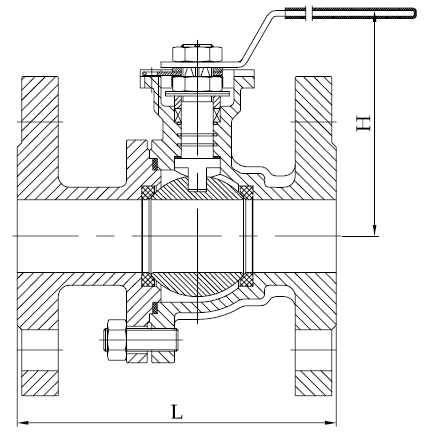

不銹鋼法蘭球閥主要技術參數： 結構形式：直通鑄造球型閥 公稱通徑：DN15～300mm 公稱壓力：1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa、6.4 MPa（如需更高壓力需定做） 密封形式：軟密封、硬密封 連接形式：法蘭式連接 驅動方式：手動（手柄或渦輪蝸桿）、電動、氣動 閥芯形式：O型球體閥芯 流量特性：快開特性 閥芯材質：不銹鋼304、不銹鋼316等 閥體材質：碳鋼、鍛鋼、不銹鋼304、不銹鋼316、不銹鋼316L 密 封 圈：聚四氟乙烯（PTFE）、增強聚四氟乙烯（PPL）、對位聚苯、柔性石墨 密封材料：增強聚四氟乙烯、對位聚苯、金屬密封 適用溫度：增強聚四氟乙烯：-30°C~+180°C、對位聚苯：-30°C~+300°C、金屬密封：-30°C~+550°C 適用介質：水、污水、空氣、蒸汽、各種油類、酸類、堿類、鹽類等（常溫、低溫、高溫高壓） 泄露量Q：軟密封：零泄露、金屬硬密封：1×DNmm3/s 環境溫度：-30°C~+70°C 產品特點：適用范圍廣、超強的抗拉性，耐磨性以及耐腐蝕性。 不銹鋼法蘭球閥制造標準： 設計標準：GB/T12237—1989 結構長度：GB/T12221—1989 連接法蘭：JB/T79-94； GB/T9113 試驗標準：GB/T13927—1992，JB/T9092 不銹鋼法蘭球閥安裝方法： （1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。 （2）安裝前應按規定的信號（手動、電動、氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。 （3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。 （4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。 （5）本類閥應安裝在管道的水平方向或垂直方向。 （6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。 （7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。 不銹鋼法蘭球閥訂貨須知： 1、對產品有特殊要求，須在訂貨合同中提供以下說明： a．結構長度； b．連接形式； c．公稱直徑； d．產品使用介質及溫度、壓力范圍等、 e．試驗、檢驗標準及其他要求。 2、 本廠可根據客戶特定要求配置各類驅動裝置。 3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。 4、貨期、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。 注：更多詳情參數請直接聯系我們！請點擊此處：跳轉在線客服！上海銳爾閥門竭誠為您服務!
|
