電動法蘭式蝶閥產品概述： 電動法蘭式蝶閥由電動執行器與法蘭式蝶閥組成，可根據工作方式及工況不同，可分為開關控制型和智能調節型（4~20mA模擬量信號控制），其密封形式有軟密封及硬密封，通過電動執行機構工作，旋轉閥桿帶動閥板在0~90度的范圍內做開啟和關閉使用。電動法蘭式蝶閥的結構性能優于對夾式蝶閥，電動法蘭蝶閥的可耐性較高，一般情況下要求較高的工況都采用法蘭式蝶閥。
電動法蘭式蝶閥性能特點： （1）一種可遠程控制的自控蝶閥，同時具備法蘭蝶閥的特點，可配蝶閥口徑較廣。 （2）電源是電動蝶閥的驅動能源，動力源廣泛，適用范圍廣，節省人力資源，更有工作效率。 （3）操作簡單，容易滿足各種控制要求，選配不同的電動執行器就可實現，信號反饋，調節流量，防爆功能等。 （4）可實現小型化，可實現機械自鎖性，可更換不同的密封圈，滿足不同的工況。
電動法蘭式蝶閥工作原理： 電動法蘭蝶閥利用電動執行器輸入0~10毫安的標準信號，電動機組帶動齒輪渦輪蝸桿轉角力矩帶動蝶板旋轉。閥門處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降小，故具有較好的流量控制特性。電動法蘭式蝶閥有彈性密封和金屬密封等兩種密封形式。彈性密封蝶閥，密封圈可以鑲嵌在閥體閥座密封面上面。采用金屬密封蝶閥一般比彈性密封蝶閥的使用壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。
電動法蘭式蝶閥主要技術參數： 公稱通徑：DN50~1200mm、 公稱壓力：1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa 連接方式：法蘭式連接 閥芯形式：蝶板式 流量特性：近似快開型 閥體結構：軟密封（中線型）、硬密封（雙偏心、三偏心） 密封形式：彈性密封、金屬硬密封 閥體材質：碳鋼（WCB）、不銹鋼304、不銹鋼316等 適用范圍：氣體、水、蒸汽、油品、腐蝕性介質等 動作范圍：0~90度 泄 漏 量：（軟密封：零泄漏）、硬密封：按GB/T4213-92、為KV值得10-4、 適用溫度：軟密封：-30°C~+150°C、硬密封：-40°C~+450°C、 閥板材質：球墨鑄鐵、碳鋼、不銹鋼304、不銹鋼316等 密封材質：PTFE（聚四氟乙烯）、EPDM（乙丙橡膠）、丁腈橡膠、金屬密封等 閥體材質：球墨鑄鐵、碳鋼（WCB）、不銹鋼304、不銹鋼316等 執行機構：多回轉電裝、精小型電裝、QT型智能型電裝（可配防爆型及手輪裝置） 電源電壓：AC220V、AC380V、DC24V 控制形式：開關型（開關兩位控制）、智能調節型（4~20mA模擬信號） 環境溫度：-30°C~+70°C 產品特點：流通性好、密封可靠、啟閉扭矩小、操作簡單、省力節能。

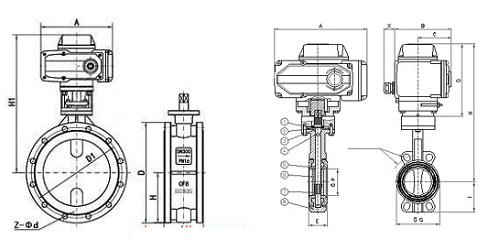

電動法蘭式蝶閥外形結構圖：
電動法蘭式蝶閥標準規范： 設計標準：GB/T12238-1989； 法蘭連接尺寸：GB/T9113.1-2000；GB/T9115.1-2000； JB78結構長度：GB/12221-1989； 壓力試驗：GB/T13927-1992、JB/T9092-199 電動法蘭式蝶閥訂貨須知： 1、對產品有特殊要求，須在訂貨合同中提供以下說明： a．結構長度； b．連接形式； c．公稱直徑； d．產品使用介質及溫度、壓力范圍等、 e．試驗、檢驗標準及其他要求。 2、 本廠可根據客戶特定要求配置各類驅動裝置。 3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。 4、貨期、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
