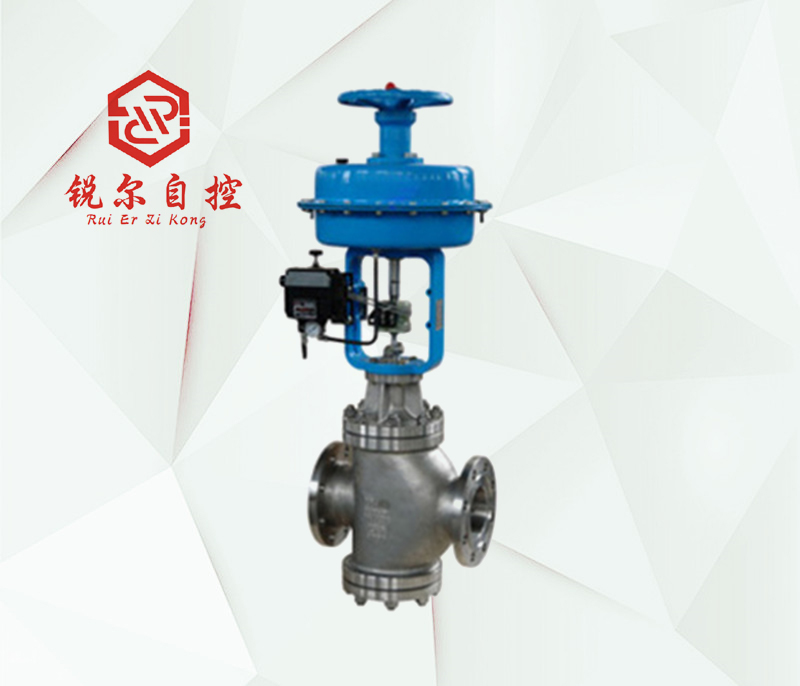

產品名稱： ZJHM精小型氣動薄膜套筒調節閥
產品型號：ZJHM
詢問ZJHM精小型氣動薄膜套筒調節閥價格
咨詢電話：18817794929
傳真：
點擊看大圖
 產品介紹

【產品介紹】

ZJHM精小型氣動薄膜套筒調節閥由氣動多彈簧薄膜執行機構和低流阻套筒閥組成，普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。

【執行標準】

設計規范：GB/T 17213.1
結構長度：GB/T 12221
試驗與檢驗：ASME B16.104
法蘭連接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
產品標識：GB/T 12220
供貨規范：JB/T 7928

【技術參數】


ZJHM精小型氣動薄膜套筒調節閥技術參數
公稱通徑DN202540506580100150200250300
閥座直徑do (mm)10121520253240506580100125150200250300
額定流量系數Kv直線1.82.84.46.91117.627.5446911017627544069010001600
等百分比1.62.546.3101625406310016025040063009001400
行程mm16254060100
公稱壓力(MPa)1.6，2.5、4.0、6.4MPa
閥體可選材質WCB、CF8,CF3,CF3M,CF8M
閥芯可選材質304,316
流量特性等百分比特性，線性特性和快開特性
基本誤差%不帶定位器±5% ,帶定位器±1%
回差%不帶定位器±3% ,帶定位器1%
死區%不帶定位器±3%,帶定位器0.4%
允許泄漏量≤額定流量x10-4
可調范圍50:1
環境溫度℃-40~+85
氣源壓力：0.14、0.25、0.4MPa，接頭：M10x1
可選配件定位器、手輪機構、空氣過濾減壓器
公稱壓力/介質溫度/閥體材料1.6MPa常溫-20℃~＋200℃/ 鑄鐵HT200
4.0MPa常溫-20℃~＋200℃/ 鑄鋼WCB, 鑄不銹鋼CF8,CF3
中溫-40℃~＋450℃/  鑄鋼WCB, 鑄不銹鋼CF8,CF3
6.4MPa常溫-20℃~＋200℃ 鑄鋼WCB 鑄不銹鋼CF8,CF3
中溫-40℃~＋450℃/ 鑄鋼WCB, 鑄不銹鋼CF8,CF3

【允許壓差】

ZJHM精小型氣動薄膜套筒調節閥允許壓差
開關方式執行機構型號彈簧范圍KPa氣源壓力MPa公稱通徑
2540506580100150200
氣關ZHA-2220-100
20-100
40-200		0.14
0.25
0.4		3.00






6.4






6.4







ZHA-23		20-100
20-100
40-200		0.14
0.25
0.4
2.251.95





6.46.4





6.46.4




ZHA-3420-100
20-100
40-200		0.14
0.25
0.4


2.362.041.67




6.46.46.4




6.46.46.4

ZHA-4520-100
20-100
40-200		0.14
0.25
0.4





1.411.14






6.46.4






6.46.4
氣開ZHB-2220-100
40-100
80-240		0.14
0.25
0.4		1.50






4.50






6.4






ZHB-2320-100
40-100
80-240		0.14
0.25
0.4








1.130.98





3.382.93




ZHB-3420-100
40-100
80-240		0.14
0.25
0.4
6.46.41.181.020.84




3.543.062.51




6.46.45.85

ZHB-4520-100
40-100
80-240		0.14
0.25
0.4





0.710.57






2.121.71






4.944.00

【連接尺寸】

ZJHM精小型氣動薄膜套筒調節閥外形尺寸

公稱通徑		LHH1ФA

PN1.6、2.5
 		PN4.0PN6.4普通高溫PN1.6PN2.5PN4.0PN6.4
G3/4″120120120253
3131
236
20181194206398.5548.54552.565285
25184197210410.5560.55057.570
40222235251455620657585
50254267286457.5627.57082.590
652762923116107908092.5102.5



360

802983173376228.795100107.5
100352368394640850105110117.5125
1504514735088701130132.5142.5150172.5470
2006006106508901150160170187.5207.5

【結構圖片】

ZJHM精小型氣動薄膜套筒調節閥結構圖

【型號說明】

ZJHM16CGK
自控閥門執行機構：多彈簧氣動薄膜執行機構閥門結構類型：公稱壓力：閥體材質：溫度類型：作用型式：

J：表示精小型
P：表示單座16：表示1.6MPaC：表示碳鋼G：中溫型常溫省略K：表示氣開型



N：表示雙座25：表示2.5MPaP：表示不銹鋼
B：表示氣關型



M：表示套筒閥40：表示4.0MPaF46：表示閥體襯氟





64：表示6.4MPa




ZJHM精小型氣動薄膜套筒調節閥
